Straßen-Unter- und Überführungen

Dies Kapitel bezieht sich auf die kleine Demo-Anlage im Downloadbereich. Auf die gleiche Art lassen sich auch
Eisenbahntunnel und Überführungen herstellen. Unterführungen kann man auf drei Arten bauen, einmal von der
Ebene ausgehend, dann mittels einer Senke oder Rampe, oder durch einen Berg mit einem Tunnel. Ich fange

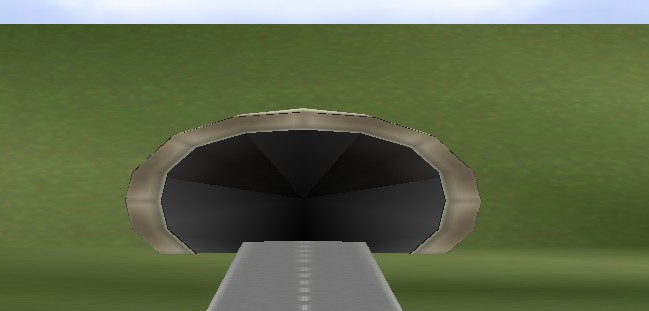

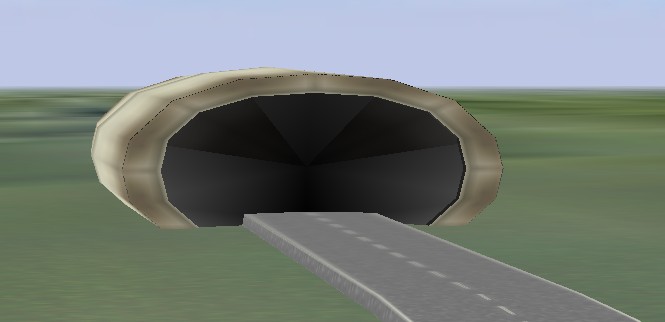

mit der Tunneleinfahrt in einen Berg an, und zwar mit der Betonröhre 2. Fährt man in den Tunnel hinein,

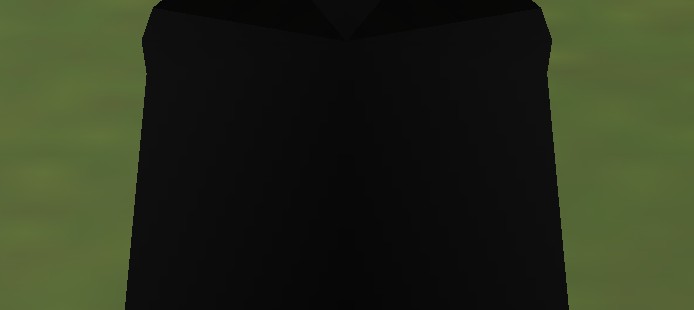

sieht es so aus, zunächst völlige Dunkelheit.

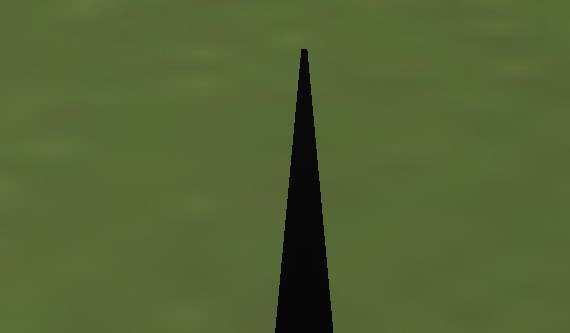

Danach verschwindet diese langsam



( geht beim Fahren natürlich schneller ) und

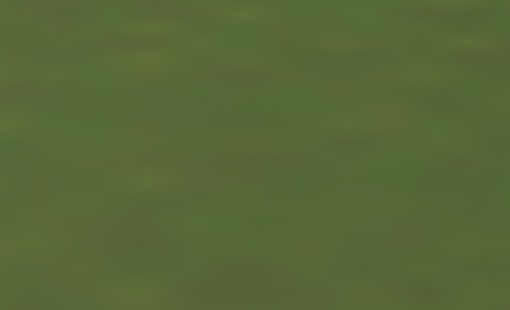

wir befinden uns vor der Bergwand.



Wir " drücken " dann den Berg hoch, so daß der Straßenverlauf sichtbar wird

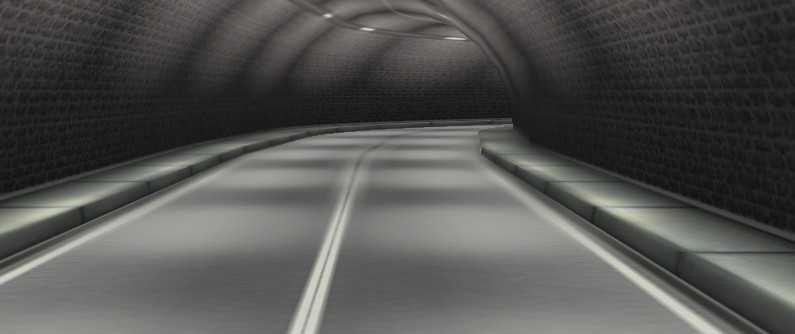

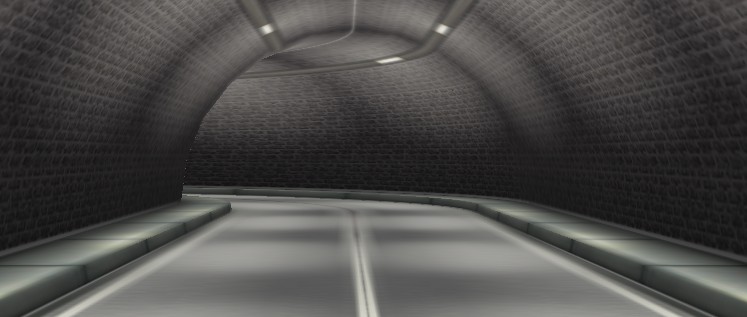

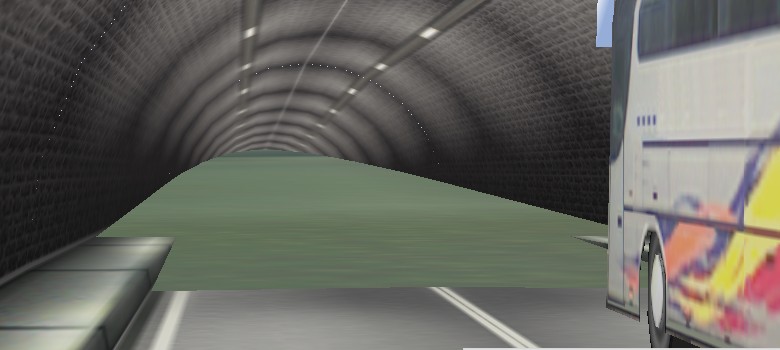

und sind im Tunnel.



Beim Tunnelbau von der Ebene beginnend,

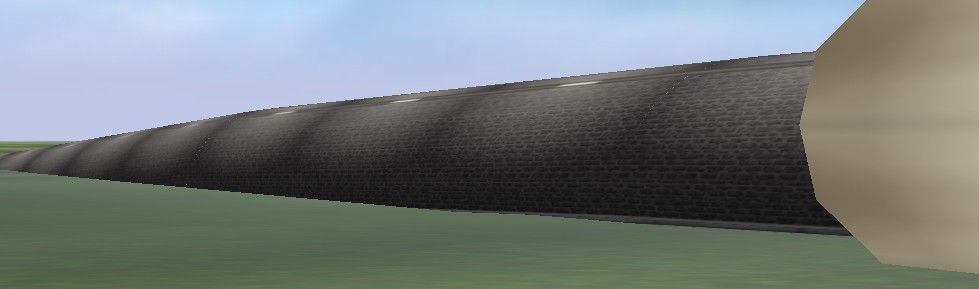

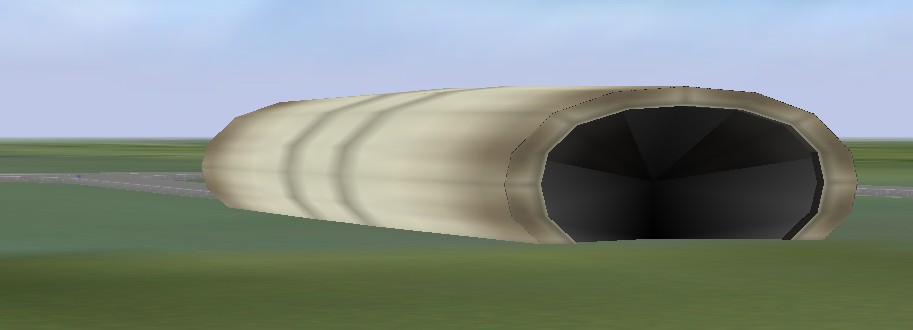

sieht der Tunnelverlauf von Außen dann so aus. Aber

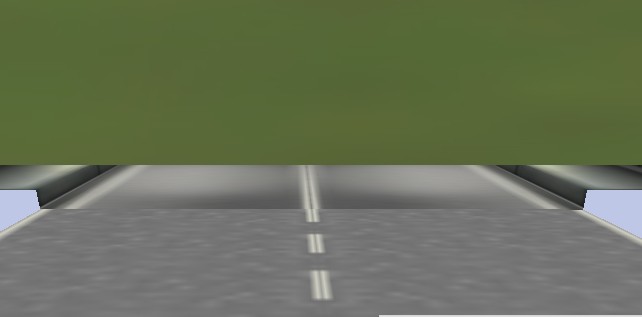

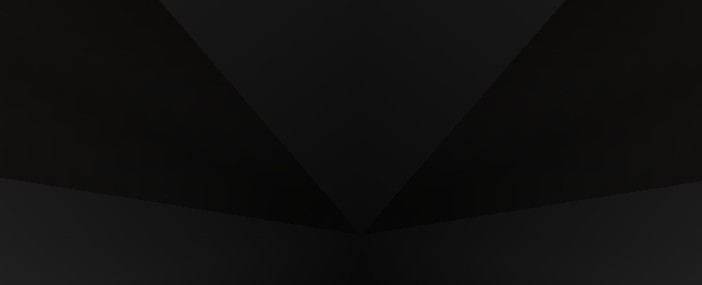

sehen wir hinein, so sind Straße und Tunnel verschüttet, kein Weiterkommen.

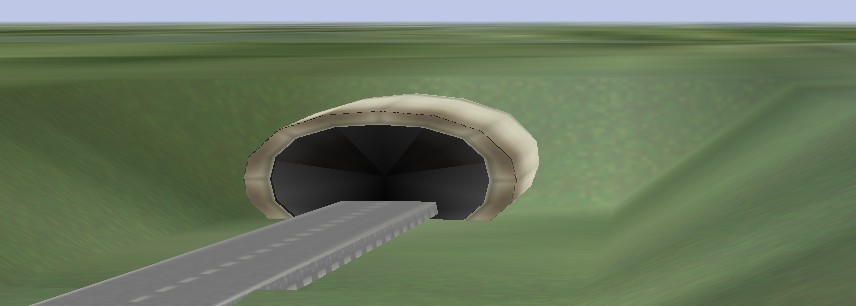

Die Tunnelausfahrt in einer Senke

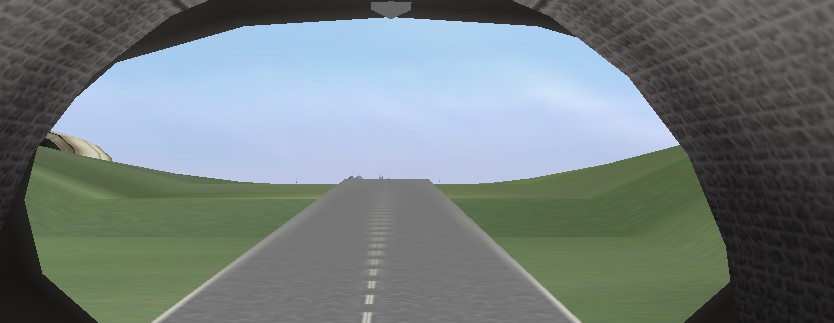

und der Blick aus dem Tunnel. Sieht normal aus.



Beim Experimentieren kam ich zu folgender Lösung: Beim Fahren in die Tunneleinfahrt

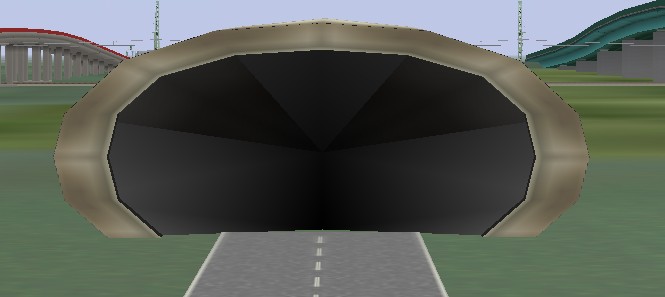

kommt sofort der Tunnel.

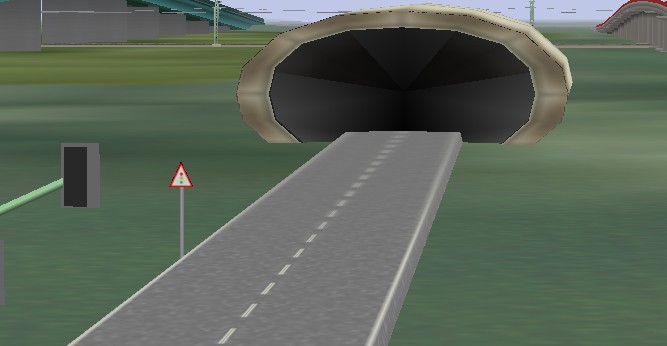

Von Außen ist nur die Betonröhre 2 zu sehen, da der weitere Tunnelverlauf auf -20.00 m abgesenkt
wurde. Die nicht benutzte Tunneleinfahrt kann man mit Büschen oder Ähnlichem " tarnen ".



Ebenso ist es bei der Tunnelausfahrt.

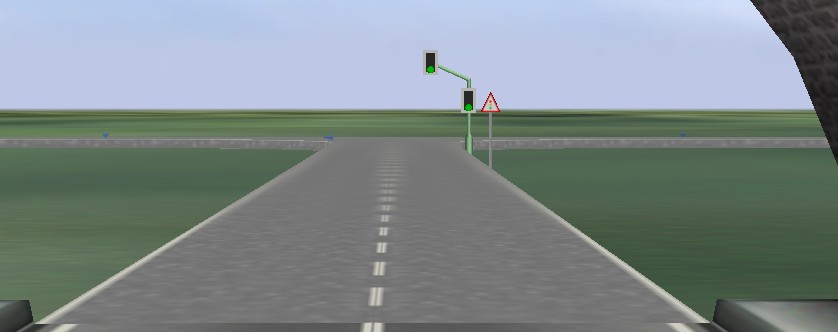

Blick aus dem Tunnel. Die Bergwand oder der Boden sind verschwunden.

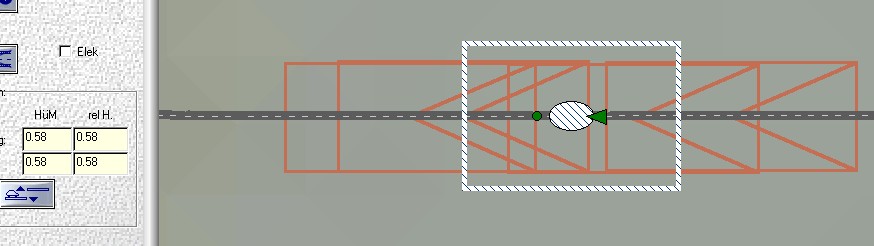

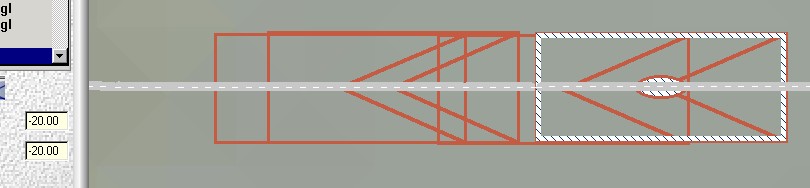

Gemacht habe ich es so, es sind pro Tunnel-Ein- oder Ausfahrt 4 Betonröhren 2 nötig.

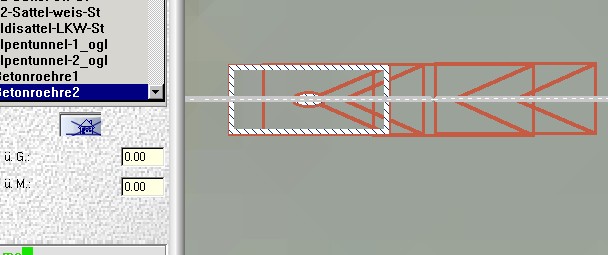

2 Röhren liegen auf der Höhe 0.00 m hintereinander, hier die linke umrandet, rechts daneben
die 2. Röhre, sie ist die eigentliche Einfahrt. Die linke, umrandete Röhre dient dazu, daß man
nicht aus dem Tunnel ins Freie sehen kann, wenn man von rechts in den Tunnel
hineinfährt. Der Abstand muß ermittelt werden.

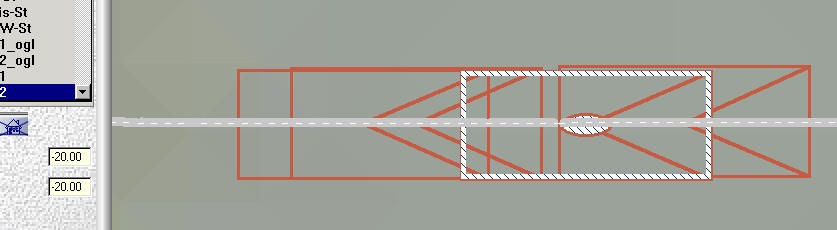

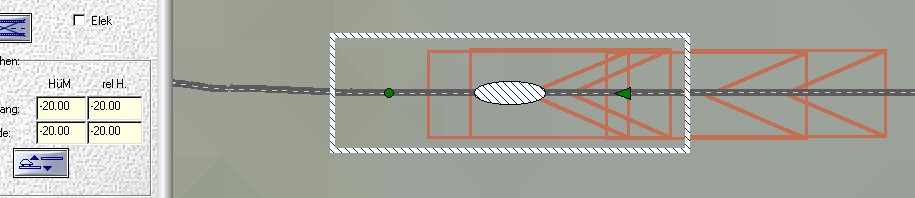

Die 2 rechten Betonröhren liegen auf -20.00 m, die ganz rechte verhindert den



Blick in die " Unterwelt ".



Die Tunnel-Fahrbahn hat von rechts kommend bis hier die Höhe von 0.58 m,



wird dann auf -20.00 m abgesenkt.

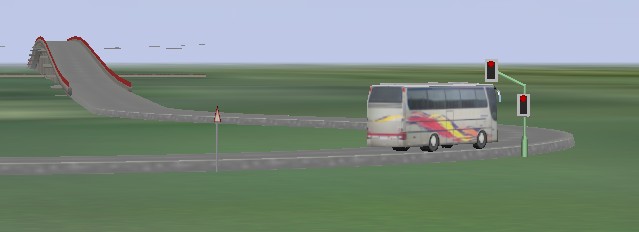

Auf der Demo-Anlage kann alles nachvollzogen werden. Gestartet wird von der Stopampel.
